Maaari bang Palitan ng Stainless Steel Deep Drawn Housings ang Aluminum sa mga Medical Device?

Sa loob ng mga dekada, ang aluminyo ay naging default na materyal para sa mga pabahay ng medikal na aparato – magaan, madaling makina, at medyo lumalaban sa kaagnasan. Ngunit ang mga surgical tool ngayon, implantable drivers, at diagnostic instruments ay nahaharap sa mas mahihirap na pangangailangan: paulit-ulit na autoclave sterilization, agresibong paglilinis ng kemikal, at patuloy na lumiliit na form factor. Ang mga inhinyero ay nagtatanong: maaaring hindi kinakalawang na aseromalalim na iginuhit na mga pabahaypumasok? Ang sagot ay lalong oo. Salamat sa mga pagsulong sa precision stamping at deep drawing, ang mga stainless steel housing ay tumutugma o lumampas na sa aluminum sa timbang (sa pamamagitan ng thinner walls) habang nag-aalok ng superior durability, EMI shielding, at sterilization compatibility. Tinutuklas ng artikulong ito ang mga trade-off, ang mga teknikal na tagumpay, at kung bakit muling sinusuri ng mga tagagawa ng medikal na device ang kanilang mga materyal na pagpipilian.

Kung saan ang Aluminum Falls Short

Ang aluminyo ay hindi perpekto para sa bawat medikal na aplikasyon. Ang mga karaniwang punto ng sakit ay kinabibilangan ng:

• Kaagnasan sa ilalim ng autoclave – Ang steam sterilization sa 134°C ay nagdudulot ng pitting at surface oxidation, lalo na sa mga scratched anodised na layer.
• Lambot – Madaling mabulok ang aluminyo sa panahon ng paghawak o pagpupulong, na nakompromiso ang mga hermetic seal.
• Limitadong lakas ng thread – I-screw ang mga thread na strip sa manipis na pader na mga seksyon.
• EMI kahinaan – Ang aluminyo ay nagbibigay ng disenteng panangga ngunit mas mababa kaysa sa hindi kinakalawang na asero para sa mataas na dalas na interference (kritikal para sa mga MRI-katabing device).

Para sa single-use o limitadong-reuse na device, nananatiling cost-effective ang aluminum. Ngunit para sa reusable surgical instruments at long-life implantable drivers, stainless steel deep drawn housings ay nagiging ground.

Bakit Gumagana Ngayon ang Stainless Steel Deep Drawn Housings

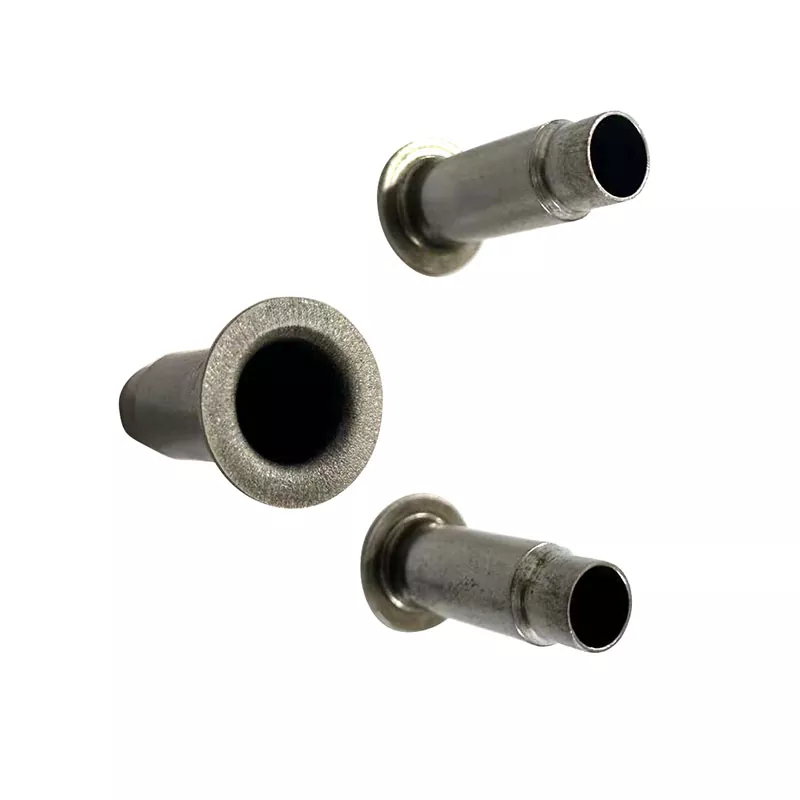

Ang malalim na pagguhit ay isang proseso ng pagbubuo ng sheet metal kung saan ang isang patag na blangko ay radially na iginuhit sa isang die cavity upang lumikha ng walang tahi, tulad ng tasa na mga hugis. Sa kasaysayan, ang stainless steel (lalo na ang 304 at 316L) ay mahirap i-deep draw dahil sa work hardening at springback. Kasama sa mga modernong solusyon ang:

• Multi-stage deep drawing presses – Hanggang 10 istasyon ang unti-unting bumubuo sa metal nang hindi napunit.
• Intermediate annealing - Ang laser o vacuum annealing ay nagpapanumbalik ng ductility sa pagitan ng mga yugto.
• High-press lubricants – Espesyal na ginawa para sa kalinisan ng medikal na grado.

Ang isang nangungunang tagagawa, ang Xiamen Lijingda Precision Stamping Co., Ltd. (itinayo noong 2004), ay nakabisado ang mga diskarteng ito. Ang kanilang 25 precision presses (25–500 tonelada) at Japanese slow wire cutting machine ay gumagawamalalim na iginuhit na mga pabahayna may kapal ng pader na kasingbaba ng 0.3mm – nakakamit ang mga stainless steel housing na 15–20% lamang ang mabigat kaysa sa mga katumbas na disenyo ng aluminyo, ngunit may triple ang lakas ng ani.

Paghahambing ng Parameter – Hindi kinakalawang na Asero kumpara sa Aluminum Deep Drawn Housings

Kung saan ang Stainless Steel Deep Drawn Housings Excel sa Medikal na Paggamit

1. Reusable Surgical Tools

Mga handpiece para sa electrosurgery, endoscope, at powered bone drills. Ang pabahay ay dapat makaligtas sa daan-daang mga siklo ng singaw nang walang kaagnasan o pagkabigo ng selyo. hindi kinakalawang na aseromalalim na iginuhit na mga pabahaylumikha ng walang tahi, walang siwang na mga ibabaw na hindi nakaka-trap ng bacteria.

2. Implantable Device Drivers

Ang mga panlabas na controller para sa mga pacemaker o neurostimulator ay dinadala ng mga pasyente sa loob ng maraming taon. Ang pag-drop ng isang aluminum device ay maaaring masira ito, masira ang panloob na PCB mounts. Ang mga stainless steel housing ay sumisipsip ng epekto nang walang permanenteng pagpapapangit.

3. MRI‑Compatible na Kagamitan

Bagama't pareho ang non-magnetic (304/316L ay austenitic), ang stainless steel ay nagbibigay ng mas mahusay na proteksiyon laban sa RF interference, na binabawasan ang mga artefact sa MRI images.

4. Portable Diagnostic Instruments

Mga handheld blood analyzer at ultrasound probe. Ang mas mataas na dent resistance ay nangangahulugan ng field-reliable na operasyon kahit na pagkatapos ng aksidenteng pagbagsak.

Pagtagumpayan ang Pagtutol sa Timbang – Paano Nakakatulong ang Precision Deep Drawing

Ang pangunahing argumento laban sa hindi kinakalawang na aseromalalim na iginuhit na mga pabahaynaging timbang. Ang isang solid stainless steel box ay mabigat. Ngunit ang malalim na pagguhit ay nagbibigay-daan sa mas manipis na mga dingding. Para sa karaniwang 50mm × 30mm × 10mm housing:

• Aluminyo (1.0mm pader) → ~27g
• Hindi kinakalawang na asero (0.4mm na dingding) → ~34g

Ang hindi kinakalawang na bahagi ay 26% lamang na mas mabigat, hindi 190% gaya ng iminumungkahi ng hilaw na density. At ang hindi kinakalawang na pabahay ay makabuluhang mas malakas, na nagbibigay-daan sa mga ribless na disenyo na nagpapasimple sa paglilinis.

Ang Xiamen Lijingda Precision Stamping Co., Ltd. ay dalubhasa sa gayong manipis na pader na malalim na iginuhit na mga housing. Ang kanilang 500‑toneladang mga pagpindot, na sinamahan ng PG optical grinding para sa die precision, ay nakakamit ng wall thickness tolerances na ±0.02mm – kritikal para sa mga gasket seal sa waterproof na mga medikal na device.

Kailan Lumipat sa Stainless Steel

Isaalang-alang ang hindi kinakalawang na asero na malalim na iginuhit na housing kung:

• Ang iyong device ay nangangailangan ng >500 autoclave cycle.
• Ang pabahay ay madalas na nahuhulog o natumba (mga surgical suite, field clinic).
• Kailangan mo ng superior EMI/RFI shielding (malapit sa MRI, radio-frequency ablation).
• Sinisira ng mga kemikal na disinfectant ang iyong kasalukuyang aluminum finish.
• Gusto mo ng walang tahi, bacteria-proof na interior surface.

Dumikit sa aluminyo kung:

• Ang device ay single-use o limitadong-use (<50 cycle).
• Ang timbang ay talagang kritikal (hal., miniature implantable driver na may <10g budget).
• Lampas sa 500k/taon ang dami ng produksyon at nagiging isyu sa gastos ang pagsusuot ng tool.

Ano ang Hihilingin sa isang Supplier ng Deep Drawing

Hindi lahat ng stamping shop ay makakagawa ng medical-grade stainless steel na deep drawn housing. Hanapin ang:

• Katumpakan na kagamitan– Japanese slow wire EDM at PG optical grinder para sa paggawa ng die (Ang Xiamen Lijingda ay may 6 na slow wire cutter at PG grinder).
• Nasa prosesong paglilinis– Hydrocarbon ultrasonic cleaning lines para alisin ang mga drawing lubricant (ang medikal na kalinisan ay nangangailangan ng <1mg residue bawat bahagi).
• Mga instrumento sa pagsubok– Hindi bababa sa 10 precision tester para sa CMM, surface finish, at leak detection.
• Mga Sertipikasyon– CE/UL para sa anumang pinagsamang socket o electrical feature (may CE/UL ang sariling brand na siooan industrial socket ng Xiamen Lijingda).
• karanasan– Mahigit sa 15 taon sa precision stamping para sa automotive, rail, at electronics – isang malakas na proxy para sa medikal na pagiging maaasahan.

Ang Xiamen Lijingda Precision Stamping Co., Ltd. (at ang kapatid nitong kumpanya noong 2014) ay naglilingkod sa mga sektor ng aerospace, bagong enerhiya na sasakyan, at medikal. Ang kanilang R&D team ay regular na gumagawa sa mga malalim na iginuhit na housing hanggang sa 0.3mm na kapal ng pader sa 304 at 316L. Para sa mga OEM ng medikal na device, nangangahulugan ito ng isang supplier na nauunawaan na ang thin-wall, high-precision stainless forming.

Isang Material Shift Worth Testing

Ang aluminyo ay hindi mawawala sa mga medikal na kagamitan. Ngunit para sa mga application na nangangailangan ng mahabang buhay, sterilization resistance, at impact toughness, hindi kinakalawang na aseromalalim na iginuhit na mga pabahayay isang nakakahimok na alternatibo. Pinaliit ng modernong multi-stage deep drawing at intermediate annealing ang weight gap habang pinapalawak ang performance lead. Ang mga inhinyero ng medikal na aparato ay dapat humiling ng mga sample na housing na ginawa mula sa 0.4mm 316L at magpatakbo ng kanilang sariling autoclave cycle na mga pagsubok - ang mga resulta ay kadalasang nakakagulat sa mga nag-aalinlangan.

Kapag ang iyong aluminum housing ay nabigo nang maaga, huwag lamang muling idisenyo ang parehong geometry. Magtanong sa isang espesyalista tulad ngXiamen Lijingda Precision Stamping Co., Ltd.upang suriin ang isang hindi kinakalawang na asero malalim na iginuhit na bersyon. Gamitin ang Talahanayan 1 upang ihambing ang gastos, timbang, at habang-buhay. Ang susunod na henerasyon ng magagamit muli na mga medikal na instrumento ay malamang na hindi kinakalawang - at malalim na iginuhit.
