Paano Mapapahusay ng EV Battery Copper Busbar ang Power Efficiency at Reliability?

AnEV baterya tansong busbaray isang kritikal na koneksyong elektrikal na nakakaimpluwensya sa kasalukuyang pamamahagi, pagtaas ng temperatura, kahusayan sa packaging, at pagiging maaasahan ng pack ng baterya sa loob ng mahabang panahon. Ipinapaliwanag ng gabay na ito kung paano pumili ng mga materyales na tanso, matukoy ang mga sukat ng konduktor, suriin ang matibay at nababaluktot na mga busbar, pamahalaan ang resistensya ng koneksyon, tukuyin ang plating at insulation, at maiwasan ang mga karaniwang problema sa pagmamanupaktura. Nagbibigay din ito ng praktikal na checklist ng sourcing upang matulungan ang mga inhinyero at procurement team na bumuo ng mga custom na busbar na nakakatugon sa kanilang mga kinakailangan sa elektrikal, mekanikal, at produksyon.

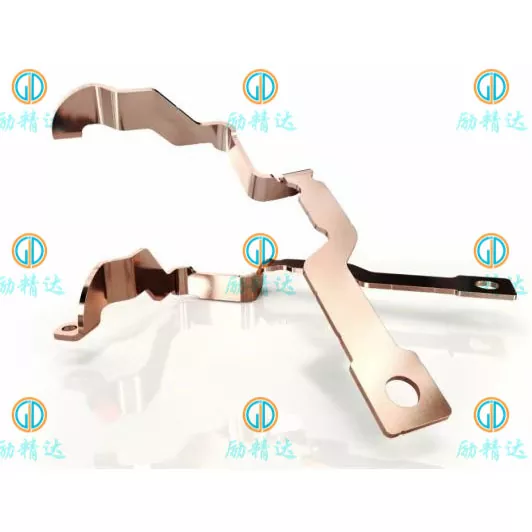

1. Ano ang EV Battery Copper Busbar?

AnEV baterya tansong busbaray isang conductive metal component na idinisenyo upang maglipat ng elektrikal na enerhiya sa pagitan ng mga cell ng baterya, module, contactor, fuse, current sensor, at iba pang bahagi sa loob ng high-voltage system ng electric vehicle. Depende sa arkitektura ng baterya, ang mga busbar ay maaaring mga flat strip, nabuong mga plato, nakalamina na nababaluktot na konduktor, o mga espesyal na hugis na asembliya na ginawa ayon sa mga tiyak na kinakailangan sa dimensyon.

Hindi tulad ng maginoo na mga wiring, ang isang busbar ay maaaring magbigay ng isang compact, repeatable current path na may mga tinukoy na contact surface at mounting positions. Ginagawa nitong partikular na kapaki-pakinabang sa mga pack ng baterya kung saan limitado ang available na espasyo at dapat manatiling stable ang mga de-koryenteng koneksyon sa ilalim ng vibration at mga pagbabago sa temperatura.

Ang isang karaniwang sistema ng baterya ng EV ay maaaring maglaman ng ilang antas ng busbar:

• Mga koneksyon sa cell:Ikonekta ang mga indibidwal na cell o grupo ng mga cell sa loob ng isang module.
• Mga koneksyon sa module:Maglipat ng kasalukuyang sa pagitan ng mga module ng baterya at suportahan ang kinakailangang serye o parallel na configuration.
• Mga busbar sa antas ng pack:Ikonekta ang mga module sa mga bahagi ng pamamahagi na may mataas na boltahe, kabilang ang mga contactor, piyus, at mga terminal ng output.
• Mga koneksyon sa power electronics:I-link ang mga system ng baterya sa mga inverter, DC distribution assemblies, o iba pang high-current na kagamitan.

Ang partikular na disenyo ay nakasalalay sa format ng cell, boltahe ng system, kasalukuyang profile, paraan ng koneksyon, magagamit na espasyo sa pag-install, at mga kinakailangan sa kaligtasan. Samakatuwid, ang isang matagumpay na busbar ay higit pa sa isang piraso ng tanso: ito ay isang engineered component na dapat gumana bilang bahagi ng kumpletong electrical at mechanical assembly.

2. Bakit Mahalaga ang Copper sa EV Battery System?

Ang tanso ay malawakang ginagamit para sa mga high-current na interconnection ng baterya dahil pinagsasama nito ang mataas na electrical conductivity na may mahusay na thermal conductivity, formability, at compatibility sa maraming itinatag na proseso ng fabrication at surface-finishing.

Ang mga katangiang ito ay nakakatulong sa mga inhinyero na bumuo ng mga compact current path habang kinokontrol ang mga pagkalugi ng kuryente at sinusuportahan ang mga maaasahang koneksyon. Gayunpaman, ang tanso lamang ay hindi ginagarantiyahan ang mahusay na pagganap. Dapat ding isaalang-alang ang mga sukat, joints, cooling condition, insulation, at manufacturing quality.

Mas mababang resistensya ng kuryente

Ang electrical resistance ay gumagawa ng init kapag ang kasalukuyang dumadaan sa isang konduktor. Ang isang maayos na dimensyon na tansong busbar ay maaaring limitahan ang resistive na pagkalugi at pagbaba ng boltahe, na tumutulong na mapanatili ang kahusayan sa paglipat ng kuryente. Ang benepisyo ay partikular na nauugnay sa mga high-current na sistema ng baterya, kung saan kahit na ang isang maliit na pagtaas ng resistensya ay maaaring lumikha ng isang makabuluhang halaga ng init.

Compact electrical packaging

Ang mga pack ng baterya ay dapat maglaman ng mga cell, mga bahagi ng paglamig, mga suporta sa istruktura, mga sensor, mga aparatong pang-proteksyon, at pagkakabukod sa loob ng isang limitadong enclosure. Ang mataas na conductivity ng Copper ay nagbibigay-daan sa mga designer na suriin ang medyo compact na mga cross-section ng conductor habang natutugunan ang mga kinakailangang limitasyon sa kuryente at thermal.

Madaling ibagay na katha

Ang mga copper sheet, strips, at bar ay maaaring gupitin, tatakan, suntok, baluktot, makina, at lagyan ng plate ayon sa disenyo ng bahagi. Depende sa kakayahan ng aplikasyon at pagmamanupaktura, ang mga prosesong ito ay makakagawa ng mga customized na pattern ng butas, nabuong mga terminal, mga tampok sa pag-mount, at mga kumplikadong three-dimensional na hugis.

Potensyal na pinahusay na pagkakapare-pareho ng pagpupulong

Ang isang mahusay na idinisenyong custom na busbar ay nagbibigay ng mga paulit-ulit na lokasyon ng koneksyon at mounting geometry. Maaari nitong gawing simple ang automated o semi-automated na pagpupulong, bawasan ang mga pagsasaayos ng pag-install, at makatulong na mapabuti ang pagkakapare-pareho ng produksyon.

3. Aling Istraktura ng Busbar ang Nababagay sa Iyong Aplikasyon?

Ang pagpili ng tamang istraktura ay isang mahalagang maagang desisyon dahil nakakaapekto ito sa espasyo sa pag-install, flexibility, vibration tolerance, mga paraan ng paggawa, at pangkalahatang gastos ng proyekto. Kasama sa mga pinakakaraniwang opsyon ang mga matibay na tansong busbar, nakalamina na nababaluktot na mga busbar, at mga koneksyong tanso na tinirintas.

Kailan angkop ang isang matibay na busbar?

Ang isang matibay na disenyo ay angkop kapag ang mga terminal ay nananatili sa mga nakapirming posisyon at ang mounting structure ay nagbibigay ng sapat na suporta. Maaari itong maging partikular na praktikal para sa pamamahagi ng kuryente sa antas ng pack, mga koneksyon ng fuse, at mga compact na electrical assemblies kung saan mahalaga ang pare-parehong geometry.

Kailan mo dapat isaalang-alang ang isang nababaluktot na busbar?

Ang isang nababaluktot na disenyo ay maaaring mas gusto kapag ang koneksyon ay dapat tumanggap ng thermal expansion, pagmamanupaktura tolerances, o relatibong paggalaw sa pagitan ng mga bahagi. Ang mga nakalamina na tansong busbar ay maaaring pagsamahin ang mataas na kasalukuyang kapasidad sa isang kontroladong flexible na rehiyon, bagaman ang mga terminal area at insulation transition ay nangangailangan pa rin ng maingat na engineering.

Bago piliin ang alinmang istraktura, suriin ang buong sobre ng pag-install, mga kinakailangan sa paggalaw, pagkakasunud-sunod ng pagpupulong, pag-access sa serbisyo, at pagkarga ng kuryente. Ang isang disenyo na akma sa isang modelong CAD ay maaaring mahirap pa ring i-install kung ang pag-access ng tool, fastener clearance, o mga pagpapaubaya sa produksyon ay hindi pa isinasaalang-alang.

4. Paano Mo Dapat Pumili ng Mga Materyales na Copper?

Ang pagpili ng materyal ay nakakaapekto sa kondaktibiti, pagbuo ng pag-uugali, pagsali sa pagkakatugma, paggamot sa ibabaw, at gastos. Ang naaangkop na grado ay nakasalalay sa proseso ng pagmamanupaktura at operating environment sa halip na sa tansong kadalisayan lamang.

Isaalang-alang ang init ng ulo at mga kinakailangan sa pagbuo

Ang init ng materyal ay nakakaapekto sa lakas, ductility, flexibility, at springback. Ang masikip na liko sa makapal na tanso ay maaaring magdulot ng pag-crack o pagbaluktot sa ibabaw kung hindi angkop ang kondisyon ng materyal at radius ng bend. Kapag ang isang disenyo ay naglalaman ng ilang mga liko o malapit na nakaposisyon na mga butas, maaaring matukoy ng pagsusuri sa pagmamanupaktura ang mga panganib bago magsimula ang tooling o mass production.

Itugma ang materyal sa paraan ng pagsasama

Ang mga bolted, welded, brazed, at laminated na istraktura ay nagpapataw ng iba't ibang mga kinakailangan. Halimbawa, ang isang tansong grado na mahusay na gumagana para sa isang kumbensyonal na bolted na koneksyon ay maaaring hindi ang pinakamahusay na opsyon para sa isang espesyal na proseso ng hinang. Ang tagapagtustos at inhinyero ng disenyo ay dapat kumpirmahin ang pagkakatugma ng materyal sa nilalayong paraan ng pagsali at patunayan ang natapos na pinagsamang kung kinakailangan.

Para sa international sourcing, tukuyin ang kinakailangang pamantayan ng materyal, grado, temper, kapal, at pinapayagang mga pamalit. Ang isang pangkalahatang tala tulad ng "mataas na kalidad na tanso" ay hindi sapat kapag ang pagganap ng kuryente at paulit-ulit na produksyon ay dapat na ma-verify.

5. Paano Nakakaapekto sa Disenyo ang Kasalukuyan, Paglaban, at Init?

Ang kasalukuyang kapasidad ay isa sa pinakamahalagang salik sa disenyo ng busbar ng baterya ng EV. Gayunpaman, walang pangkalahatang kasalukuyang rating na nalalapat sa bawat tansong strip ng isang partikular na lapad at kapal. Ang aktwal na performance ay depende sa conductor geometry, ambient temperature, enclosure conditions, cooling, connection resistance, at ang tagal ng electrical load.

Unawain ang mga pangunahing ugnayang elektrikal

Para sa isang DC system, ang kasalukuyang ay maaaring tantyahin mula sa kapangyarihan at boltahe:

Sa mga ugnayang ito, ang I ay kasalukuyang, ang P ay elektrikal na kapangyarihan, ang V ay boltahe, ang R ay paglaban, ρ ay materyal na resistivity, L ay haba ng conductor, at A ay cross-sectional area. Ang mga equation ay nagbibigay ng panimulang punto para sa mga kalkulasyon ng disenyo, hindi isang kapalit para sa thermal analysis o pagsubok.

Ang squared-kasalukuyang termino ay lalong mahalaga. Kung dumoble ang kasalukuyang habang ang resistensya ay nananatiling hindi nagbabago, ang resistive power loss ay tataas ng apat na factor. Ginagawa nitong kritikal na pagsasaalang-alang ang kasalukuyang profile, duty cycle, at kalidad ng koneksyon.

Magkahiwalay na suriin ang tuloy-tuloy at peak current

Ang mga sistema ng baterya ng EV ay maaaring makaranas ng tuluy-tuloy na discharge, maiikling acceleration peak, regenerative braking, at charging load. Ang mga kundisyong ito sa pagpapatakbo ay maaaring lumikha ng iba't ibang pangangailangan ng thermal. Ang isang disenyo na pumapayag sa isang maikling peak ay maaaring hindi angkop para sa parehong kasalukuyang inilapat na patuloy.

Dapat tukuyin ng mga inhinyero ang sumusunod bago tapusin ang mga sukat ng konduktor:

• Na-rate na boltahe ng system at maximum na operating boltahe.
• Continuous current, peak current, at peak duration.
• Ambient na temperatura malapit sa busbar at ang inaasahang hanay ng temperatura ng pagpapatakbo.
• Pinapayagan ang pagtaas ng temperatura sa parehong konduktor at mga punto ng koneksyon.
• Haba ng konduktor, available na cross-section, at oryentasyon ng pag-install.
• Mga kondisyon ng paglamig, mga kalapit na pinagmumulan ng init, at bentilasyon ng enclosure.
• Pinakamataas na pinapahintulutang pagbaba ng boltahe at mga nauugnay na kinakailangan sa proteksyon.

Huwag pansinin ang kumpletong thermal path

Maaaring umalis ang init sa busbar sa pamamagitan ng convection, radiation, mounting hardware, konektadong terminal, o kalapit na istruktura. Ang pagkakabukod at isang selyadong enclosure ay maaaring magbago ng pag-aalis ng init. Bilang resulta, ang dalawang busbar na may magkaparehong dimensyon ng tanso ay maaaring umabot sa magkaibang temperatura sa magkakaibang mga pagtitipon.

Pinagsasama ng isang matatag na proseso ng pagbuo ang pagkalkula, pagsusuri sa engineering, at pagsubok sa ilalim ng mga kundisyong kinatawan. Para sa mga aplikasyong kritikal sa kaligtasan, ang pagpapatunay ng pagtaas ng temperatura ay dapat na sumasalamin sa mga nilalayong materyales, paggamot sa ibabaw, paraan ng pangkabit, at kapaligiran sa pag-install.

6. Paano Mo Maiiwasan ang mga Pagkabigo sa Koneksyon?

Ang isang de-kalidad na konduktor na tanso ay maaari pa ring hindi makapaghatid ng maaasahang pagganap kung ang mga koneksyon nito ay hindi maganda ang disenyo. Sa mataas na agos, ang sobrang contact resistance ay maaaring makabuo ng localized na init, mapabilis ang pagkasira ng ibabaw, makapinsala sa malapit na pagkakabukod, o makatutulong sa pagluwag ng magkasanib na bahagi.

Maingat na idisenyo ang mga contact surface

Ang mga bolted joint ay nangangailangan ng angkop na lugar ng pagkakadikit, flatness sa ibabaw, pagpili ng fastener, at kontroladong puwersa ng pag-clamping. Ang posisyon ng butas, burr, deformation, kontaminasyon, at hindi tugmang mga finish sa ibabaw ay maaaring makaapekto sa panghuling interface. Ang detalye ng pagpupulong ay dapat tukuyin ang nauugnay na bolt torque o pamamaraan ng pangkabit sa halip na iwanan ito sa indibidwal na paghatol ng operator.

Kontrolin ang mga welded at laminated na koneksyon

Ang mga flexible laminated busbar ay kadalasang gumagamit ng mga bonded o welded na terminal zone para ikonekta ang maraming copper layer. Ang joint ay dapat magbigay ng sapat na electrical continuity at mekanikal na integridad nang hindi nasisira ang flexible section. Ang mga parameter ng welding, geometry ng terminal, input ng init, at mga pamamaraan ng inspeksyon ay dapat na maitatag para sa aktwal na stack ng materyal.

Magplano para sa vibration at thermal cycling

Gumagana ang mga de-kuryenteng sasakyan sa ilalim ng paulit-ulit na vibration at pagbabago ng temperatura. Ang mga pagkakaiba sa thermal expansion sa pagitan ng mga konektadong bahagi ay maaaring maglagay ng stress sa mga busbar at fastener. Ang mga nababaluktot na seksyon, angkop na mga suporta, naaangkop na mga clearance, at mga kwalipikadong paraan ng pagsali ay maaaring makatulong sa pag-accommodate ng mga kundisyong ito.

7. Paano Napapabuti ng Plating at Insulation ang Kaligtasan?

Ang surface treatment at insulation ay mga functional na desisyon sa disenyo, hindi lamang cosmetic finishing options. Maaapektuhan ng mga ito ang pag-uugali ng contact, resistensya ng kaagnasan, pagkakabukod ng kuryente, pagkakapare-pareho ng pagpupulong, at kaligtasan ng serbisyo.

Pumili ng plating para sa contact environment

Maaaring gamitin ang tin, nickel, at silver plating sa iba't ibang aplikasyon ng busbar. Ang lata ay karaniwang isinasaalang-alang para sa maraming mga electrical contact interface dahil sa gastos nito at praktikal na mga katangian ng contact. Maaaring angkop ang Nickel para sa ilang partikular na temperatura o mga kinakailangan sa kapaligiran, habang ang pilak ay maaaring isaalang-alang kung saan ang mga katangian ng elektrikal na contact nito ay nagbibigay-katwiran sa karagdagang gastos.

Dapat isaalang-alang ng huling pagpili ang terminal ng pagsasama, temperatura ng pagpapatakbo, halumigmig, kontaminasyon, pagkakalantad sa kaagnasan, presyon ng contact, at naaangkop na mga kinakailangan sa produkto. Dapat tukuyin ang kapal ng plating, coverage, masking, at inspeksyon kung saan nakakaapekto ang mga ito sa functionality.

Tukuyin ang pagkakabukod ayon sa boltahe ng system

Depende sa disenyo, ang mga busbar ay maaaring gumamit ng heat-shrink tubing, polymer sleeves, molded covers, epoxy coatings, o iba pang engineered insulation system. Ang bawat solusyon ay may iba't ibang mga kinakailangan para sa paglaban sa temperatura, dielectric na pagganap, mekanikal na proteksyon, at paggawa.

Ang mga high-voltage assemblies ay nangangailangan din ng naaangkop na mga creepage at clearance na distansya. Ang mga distansyang ito ay nakasalalay sa naaangkop na balangkas ng kaligtasan, gumaganang boltahe, insulation arrangement, mga kondisyon sa kapaligiran, at paggawa ng produkto. Dapat itong itatag ng responsableng inhinyero ng disenyo sa halip na mapili mula sa isang generic na tsart ng busbar.

Ang pagkakabukod ay dapat ding tugma sa mga liko, mga contact window, mga lugar na pangkabit, at mga tool sa pagpupulong. Ang mga lugar na nakalantad sa metal nang hindi maganda ay maaaring humantong sa hindi pare-parehong manual trimming, aksidenteng pagkasira, o pagbabawas ng proteksyon sa kuryente.

8. Anong Mga Proseso sa Paggawa ang Tinitiyak ang Pare-parehong Kalidad?

Ang kalidad ng paggawa ay nakasalalay sa kung gaano kahusay ang materyal, tooling, pagkakasunud-sunod ng pagbuo, pagtatapos sa ibabaw, at plano ng inspeksyon. Ang pinaka-angkop na proseso ay nakasalalay sa geometry ng bahagi, kapal ng materyal, mga kinakailangan sa pagpapaubaya, dami ng prototype, at inaasahang dami ng produksyon.

Hakbang 1: Pagsusuri sa disenyo at paggawa

Bago ang produksyon, dapat suriin ng tagagawa ang pagguhit, detalye ng materyal, mga lokasyon ng butas, geometry ng liko, mga contact area, mga plating zone, at mga kinakailangan sa pagkakabukod. Nakakatulong ang review na ito na matukoy ang mga feature na maaaring magpapataas ng gastos o lumikha ng mga panganib sa kalidad.

Hakbang 2: Paghahanda at pagputol ng materyal

Ang copper sheet, strip, o bar ay inihanda ayon sa aprubadong detalye ng materyal. Maaaring piliin ang laser cutting, pagsuntok, stamping, CNC machining, o iba pang angkop na pamamaraan batay sa kinakailangang geometry at production economics.

Hakbang 3: Pagbubuo at dimensional na kontrol

Ang mga operasyon ng bending at forming ay nagtatatag ng panghuling geometry. Ang materyal na springback, bend radius, katumpakan ng tooling, at hole-to-bend na relasyon ay maaaring makaapekto sa assembly fit. Ang mga kritikal na dimensyon ay dapat matukoy bago ang plano ng inspeksyon ay pinal.

Hakbang 4: Pagsali at pagtatapos sa ibabaw

Depende sa disenyo, ang bahagi ay maaaring mangailangan ng welding, terminal bonding, deburring, plating, paglilinis, o pagkakabukod. Ang bawat operasyon ay dapat na tugma sa napiling grado ng tanso at ang nilalayong operating environment.

Hakbang 5: Inspeksyon at pagpapatunay

Maaaring kabilang sa angkop na plano sa kalidad ang mga sumusunod na pagsusuri:

• Mga sertipiko ng materyal at pagpapatunay ng papasok na materyal.
• Dimensional na inspeksyon ng kapal, lapad, mga lokasyon ng butas, mga anggulo ng liko, at flatness.
• Visual na inspeksyon para sa mga bitak, burr, gasgas, at mga depekto sa ibabaw.
• Mga pagsusuri sa kapal at saklaw ng plating kung saan tinukoy.
• Electrical resistance o continuity checks.
• Pinagsanib na lakas, pagtaas ng temperatura, pagkakabukod, o pagsubok sa kapaligiran kapag kinakailangan ng proyekto.

Hindi lahat ng sangkap ay nangangailangan ng bawat pagsubok. Ang plano ng inspeksyon ay dapat na nakabatay sa function ng bahagi, mga kinakailangan ng customer, naaangkop na mga pamantayan, at pagtatasa ng panganib. Kung saan ang mga kontrol sa produksyon ng sasakyan o mga pormal na dokumento ng kwalipikasyon ay kinakailangan, ang mga inaasahan na ito ay dapat na napagkasunduan bago ang mass production.

9. Paano Mababawasan ng Mga Mamimili ang Mga Panganib sa Pagkuha?

Para sa mga koponan sa pagkuha, ang pangunahing hamon ay ang pagkuha ng isang bahagi na nakakatugon sa mga kinakailangan sa engineering sa isang mapagkumpitensyang kabuuang gastos. Ang isang quotation na nakabatay lamang sa tansong timbang o mga panlabas na dimensyon ay maaaring mag-alis ng mahahalagang kinakailangan sa pagmamanupaktura at pagpapatunay.

Maghanda ng kumpletong kahilingan para sa panipi

Ang isang malinaw na RFQ ay tumutulong sa tagagawa na suriin ang disenyo, tukuyin ang mga panganib sa produksyon, at banggitin ang naaangkop na proseso. Hangga't maaari, magbigay ng 2D engineering drawing at 3D CAD file kasama ang sumusunod na impormasyon.

Suriin ang kabuuang gastos, hindi lamang presyo ng yunit

Ang presyo ng pagbili ay isang bahagi lamang ng kabuuang halaga. Ang tooling, paggamit ng materyal, pangalawang pagproseso, plating, insulation, inspeksyon, packaging, lead time, at mga pagbabago sa engineering ay maaaring makaapekto sa ekonomiya ng proyekto.

Ang isang tagapagtustos na nag-aalok ng mas mababang paunang presyo ay maaaring hindi ang pinakamatipid na pagpipilian kung ang bahagi ay nangangailangan ng paulit-ulit na pagsasaayos o gumagawa ng hindi pare-parehong mga resulta ng pagpupulong. Sa kabaligtaran, ang mga hindi kinakailangang mahigpit na pagpapaubaya, labis na saklaw ng plating, o sobrang kumplikadong geometry ay maaaring magpataas ng gastos nang hindi nagbibigay ng makabuluhang benepisyo sa pagganap.

Suriin ang mga kakayahan ng supplier bago ang produksyon

Tanungin ang mga prospective na tagagawa kung paano nila kinokontrol ang pagkakapare-pareho ng materyal, mga kritikal na dimensyon, burr, bends, plating, at traceability ng natapos na bahagi. Humiling ng mga sample o mga rekord ng inspeksyon kung naaangkop, at sumang-ayon sa pamantayan sa pagtanggap bago gumawa sa isang malaking order.

Para sa mga mamimili na bumubuo ng mga pasadyang bahagi ng metal,Xiamen Lijingda Hardware Products Co., Ltd.maaaring isama sa proseso ng pagsusuri ng tagapagtustos para sa may-katuturang mga kinakailangan sa hardware at precision metal na produkto. Bago mag-order para sa isang EV battery copper busbar, kumpirmahin ang partikular na kakayahan ng kumpanya sa pagmamanupaktura ng busbar, mga opsyon sa materyal, mga available na proseso ng pagsali at pagtatapos, kalidad ng dokumentasyon, at karanasan sa nilalayon na aplikasyon.

Ang pinakamabisang proseso ng sourcing ay pinagsasama-sama nang maaga ang mga team ng engineering at pagbili. Kapag ang mga elektrikal na kinakailangan, mga guhit, paraan ng produksyon, at pamantayan sa pagtanggap ay nakahanay bago ang pagsipi, maaaring mabawasan ng magkabilang panig ang mga maiiwasang pagbabago at mapabuti ang paglipat mula sa prototype patungo sa produksyon.
