Bakit Mahalaga ang Electronic Precision Stamping Contacts para sa Modernong Electronics?

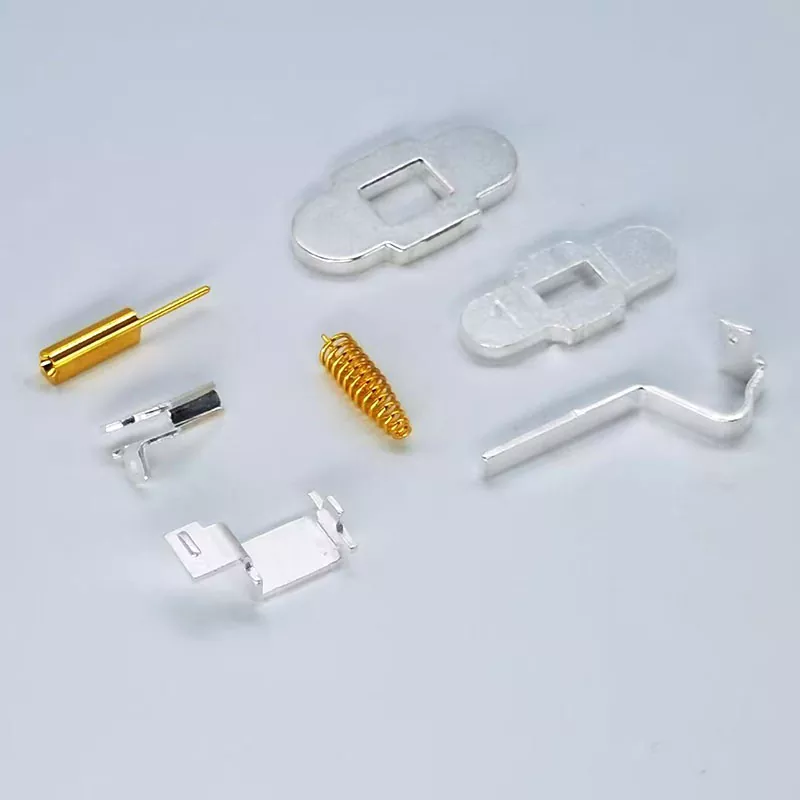

Electronic precision stamping contactay mahahalagang bahagi sa isang malawak na hanay ng mga elektronikong aparato, mula sa automotive electronics hanggang sa mga consumer gadget. Tinitiyak ng maliliit ngunit mahahalagang bahaging ito ang maaasahang mga koneksyon sa kuryente, pinapahusay ang performance ng device, at pinapaganda ang mahabang buhay. Sa artikulong ito, tutuklasin namin ang kahalagahan, mga aplikasyon, proseso ng pagmamanupaktura, at pamantayan sa pagpili ng mga contact sa pag-stamp ng katumpakan ng electronic, na nagbibigay sa iyo ng mga praktikal na insight para matugunan ang mga karaniwang hamon sa industriya.

Talaan ng mga Nilalaman

• 1. Pangkalahatang-ideya ng Electronic Precision Stamping Contacts
• 2. Mga Pangunahing Aplikasyon
• 3. Mga Materyales at Pagsasaalang-alang sa Patong
• 4. Mga Proseso at Teknik sa Paggawa
• 5. Mga Hamon sa Disenyo at Engineering
• 6. Quality Assurance at Testing
• 7. Mga Bentahe ng De-kalidad na Stamping Contacts
• 8. Paano Pumili ng Mga Tamang Contact para sa Iyong Aplikasyon
• 9. Mga Madalas Itanong (FAQ)
• 10. Konklusyon

1. Pangkalahatang-ideya ng Electronic Precision Stamping Contacts

Ang electronic precision stamping contact ay espesyal na idinisenyong mga bahagi ng metal na ginagamit upang magtatag ng maaasahang mga koneksyon sa kuryente. Hindi tulad ng mga tradisyunal na konektor, ang mga contact na ito ay naselyohang may matinding katumpakan upang matugunan ang mahigpit na mga pamantayang elektrikal at mekanikal. Tinitiyak ng precision stamping ang katumpakan ng dimensional, pare-parehong conductivity, at tibay sa ilalim ng mataas na mga kondisyon ng stress.

• Kahulugan:Maliit na metal contact na ginawa gamit ang high-precision stamping techniques.
• Function:Pangasiwaan ang mga koneksyong de-koryenteng mababa ang resistensya at panatilihin ang integridad ng signal.
• Kahalagahan:Mahalaga sa mga application na kritikal sa pagganap gaya ng mga automotive electronics, mga medikal na device, at mga sistema ng komunikasyon.

2. Mga Pangunahing Aplikasyon

Ginagamit ang electronic precision stamping contact sa iba't ibang industriya dahil sa kanilang pagiging maaasahan at mga pakinabang sa pagganap.

3. Mga Materyales at Pagsasaalang-alang sa Patong

Ang pagpili ng materyal ay mahalaga para sa pagkamit ng mataas na pagganap sa stamping contact. Kasama sa mga karaniwang materyales ang:

• Copper Alloys:Napakahusay na conductivity at mekanikal na lakas.
• tanso:Magandang balanse ng conductivity at formability.
• Phosphor Bronze:Malakas na paglaban sa pagkapagod at pagkalastiko.

Pinapahusay ng mga surface coating ang pagganap:

• Gold Plating:Binabawasan ang contact resistance at pinipigilan ang oksihenasyon.
• Tin Plating:Cost-effective, corrosion-resistant na opsyon.
• Nickel Plating:Nagbibigay ng tibay at wear resistance.

4. Mga Proseso at Teknik sa Paggawa

Pinagsasama ng precision stamping process ang advanced na makinarya at expert engineering para makagawa ng mga de-kalidad na contact.

1. Disenyo at Tooling:Ang computer-aided design (CAD) ay lumilikha ng tumpak na stamping dies.
2. Stamping:Ang mga high-speed na pagpindot ay pinuputol at binubuo ang metal sa mga tiyak na hugis.
3. Pag-deburring at Paglilinis:Tinatanggal ang mga magaspang na gilid at tinitiyak ang kinis ng ibabaw.
4. Plating at Finishing:Nagdadagdag ng mga protective coating upang mapabuti ang conductivity at habang-buhay.
5. Inspeksyon:Tinitiyak ng mga dimensional at functional na pagsusuri ang mga pamantayan ng kalidad.

5. Mga Hamon sa Disenyo at Engineering

Ang pagdidisenyo ng electronic precision stamping contact ay nangangailangan ng pagbabalanse ng electrical, mechanical, at environmental demands.

• Miniaturization:Habang lumiliit ang mga device, dapat mapanatili ng mga contact ang pagganap sa mas maliliit na laki.
• Katatagan:Ang mga contact ay dapat makatiis ng mekanikal na stress, paulit-ulit na mga ikot ng pagsasama, at mga pagbabago sa thermal.
• Pagganap ng Elektrisidad:Ang mababang resistensya, kaunting pagkawala ng signal, at matatag na kondaktibiti ay kritikal.
• Mga Custom na Hugis:Maaaring kailanganin ang mga kumplikadong geometries para sa mga espesyal na aplikasyon.

6. Quality Assurance at Testing

Ang pagtiyak sa pagiging maaasahan ng mga contact sa panlililak ay nagsasangkot ng mahigpit na mga protocol sa pagsubok:

• Pagsusuri sa Elektrisidad:Sinusukat ang paglaban, kondaktibiti, at pagganap ng signal.
• Pagsusuri sa Mekanikal:Kasama ang pagkapagod, puwersa ng pagpapasok, at mga pagsubok sa pagpapanatili.
• Pagsusuri sa Kapaligiran:Ginagaya ang temperatura, halumigmig, at kinakaing unti-unti na mga kondisyon.
• Dimensional na Inspeksyon:Bine-verify ang pagkakapare-pareho at pagsunod sa mga pagpapaubaya sa disenyo.

7. Mga Bentahe ng De-kalidad na Stamping Contacts

Ang mataas na kalidad na electronic precision stamping contact ay nag-aalok ng mga makabuluhang benepisyo:

• pagiging maaasahan:Tinitiyak ang matatag na mga koneksyon sa kuryente sa paglipas ng panahon.
• Pagganap:Pinahuhusay ang conductivity at binabawasan ang pagkawala ng signal.
• Katatagan:Lumalaban sa pagsusuot, kaagnasan, at mekanikal na stress.
• Kahusayan sa Gastos:Binabawasan ang maintenance, pagpapalit, at downtime ng device.
• Scalability:Angkop para sa mass production nang hindi nakompromiso ang kalidad.

8. Paano Pumili ng Mga Tamang Contact para sa Iyong Aplikasyon

Ang pagpili ng pinakamainam na contact sa panlililak ay nagsasangkot ng pagsusuri sa mga pangunahing salik:

9. Mga Madalas Itanong (FAQ)

Q1: Ano ang pagkakaiba sa pagitan ng precision stamping contact at tradisyonal na contact?
A1: Ang mga precision stamping contact ay nag-aalok ng mas mahigpit na tolerance, mas mataas na conductivity, at mas mahabang lifecycle kumpara sa mga tradisyunal na contact, na maaaring hindi nakakatugon sa modernong electronic standards.

Q2: Maaari bang gamitin ang mga stamping contact sa mga high-frequency na application?
A2: Oo, ang mga precision contact ay idinisenyo upang mapanatili ang integridad ng signal at mabawasan ang pagkawala ng pagpasok sa mga high-frequency na electronics.

Q3: Gaano katagal ang mga contact ng electronic stamping?
A3: Ang haba ng buhay ay nakasalalay sa materyal, pagkakalupkop, at paggamit, ngunit ang mga de-kalidad na contact ay maaaring tumagal ng milyun-milyong insertion cycle sa ilalim ng mga karaniwang kundisyon.

Q4: Nako-customize ba ang mga contact na ito?
A4: Oo, ang mga tagagawa ay maaaring magbigay ng mga custom na hugis, laki, at mga opsyon sa plating upang matugunan ang mga partikular na kinakailangan sa aplikasyon.

Q5: Paano ko matitiyak ang kalidad kapag kumukuha ng stamping contact?
A5: Makipagtulungan sa mga kagalang-galang na tagagawa, humiling ng mga sertipikasyon ng materyal, at igiit ang sample na pagsubok upang matiyak na ang pagganap ay nakakatugon sa iyong mga pamantayan.

10. Konklusyon

Ang mga contact ng electronic na precision stamping ay gumaganap ng isang mahalagang papel sa modernong electronics, na tinitiyak ang maaasahang mga de-koryenteng koneksyon, pagganap, at mahabang buhay ng device. Ang pag-unawa sa mga materyales, proseso ng pagmamanupaktura, at pamantayan sa pagpili ay makakatulong sa mga inhinyero at mamimili na gumawa ng matalinong mga desisyon. Sa pamamagitan ng pakikipagsosyo sa isang pinagkakatiwalaang tagagawa tulad ngXiamen Lijingda Hardware Products Co., Ltd., maaari mong ma-access ang mataas na kalidad na mga contact sa panlililak na iniayon sa iyong mga pangangailangan sa aplikasyon.Makipag-ugnayan sa aminngayon para matuto pa tungkol sa aming mga solusyon at humiling ng quote.
